科研图片的色彩要求

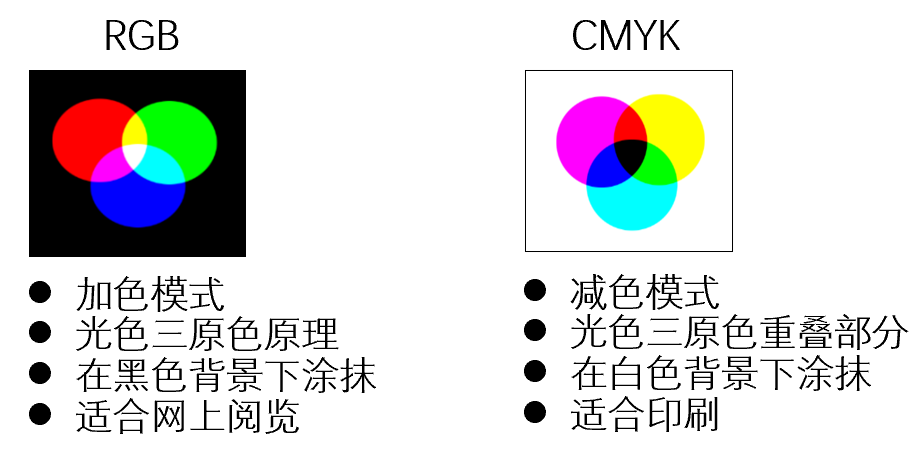

作图中常用的模式有两种,RGB 和 CMYK。RGB用于数码设备上,CMYK为印刷业通用标准,这两种对图片色彩的要求也是不尽相同的,多数期刊在Manuscripts Accepted for Publication阶段会要求图片为CMYK色彩。但现在很多期刊都是有网络版的,且RGB图比CMYK图表现出的效果好,色彩亮丽,更适合出现在网络上。而由RGB转变为CMYK模式容易,但是由CMYK模式转变为RGB模式,图象的表现力却会下降。所以有些期刊开始要求提供RGB的图。所以,我们在此建议大家,若投稿期刊未做要求,建议使用 RGB 模式,色彩表现力比较强,适合投稿后编辑和审稿人的阅读。
科研图片的配色要点
- 同一篇文章的图片颜色要注意色调的整体性,不宜出现特别鲜明刺眼的颜色(尤其是荧光绿 XD)。
- 同一张图片色系最好统一,看起来会更加协调。
- 同一个指标在全篇图片中最好都使用同一个颜色贯彻始终。
- 一般用红色表示上调,绿色/蓝色表示下调。
- 可以用渐变色来表示程度,颜色越深越多,颜色越浅越少,能够使数据显示更加直观。
科研图片配色方案
让我们来跟着顶尖期刊Science,学一下高分论文的经典配色方案。
01
两色搭配
红黑搭配
一般红色用于重点数据线,黑色用于参考线。
图片来源:Awasthi et al., Science 363, 1483 (2019)
备注:取色块下标注的数字为该色的RGB色值,例如255,59,59,意为该色的红色值255,绿色值59,蓝色值59。
红蓝搭配

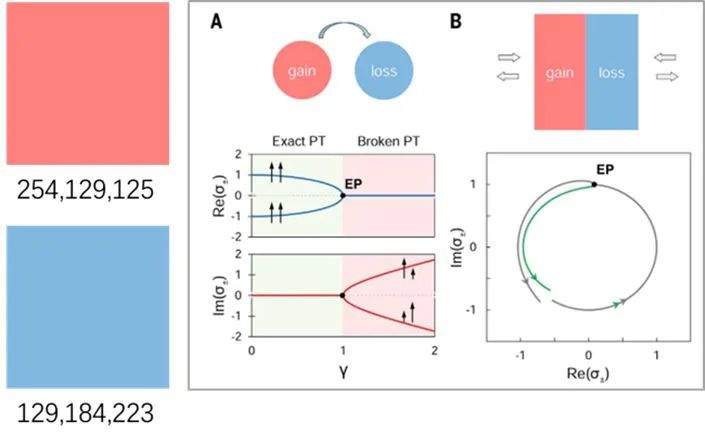

图片来源:Miri et al., Science 363, 7709 (2019)
02
三色搭配
经典搭配
往往用于平行实验数据,无须突出某一数据,比如重复实验、平行实验等等。

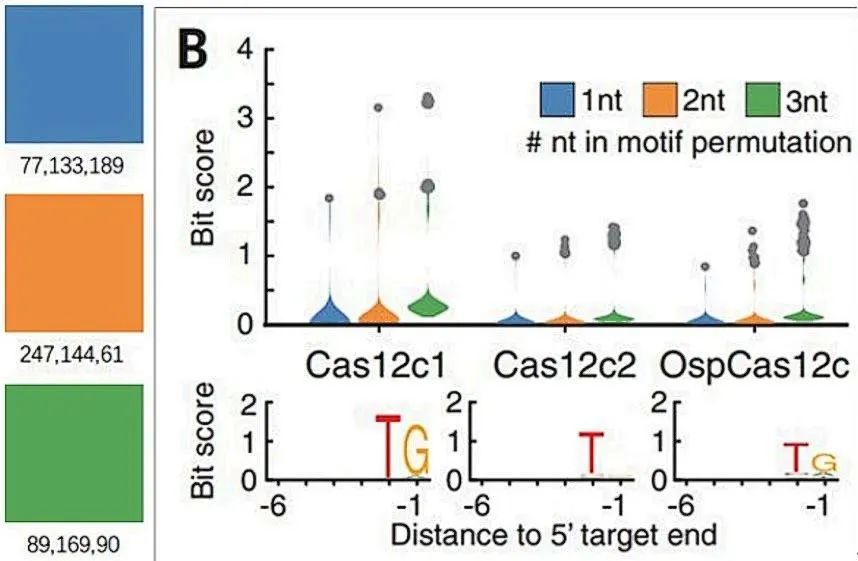

图片来源:Yanet al., Science 363, 88–91 (2019)
冷暖搭配
冷暖搭配可以形成数据对比。

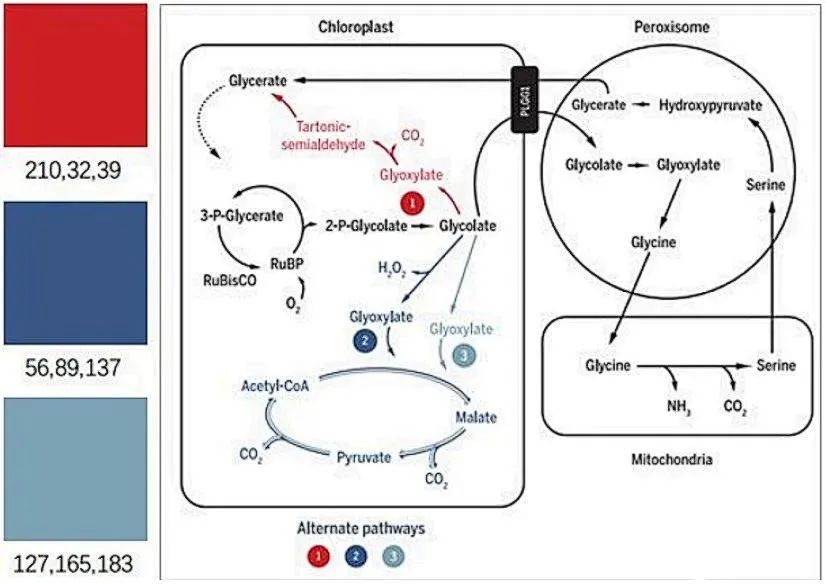

图片来源:South et al., Science 363, 45 (2019)
03
多色搭配

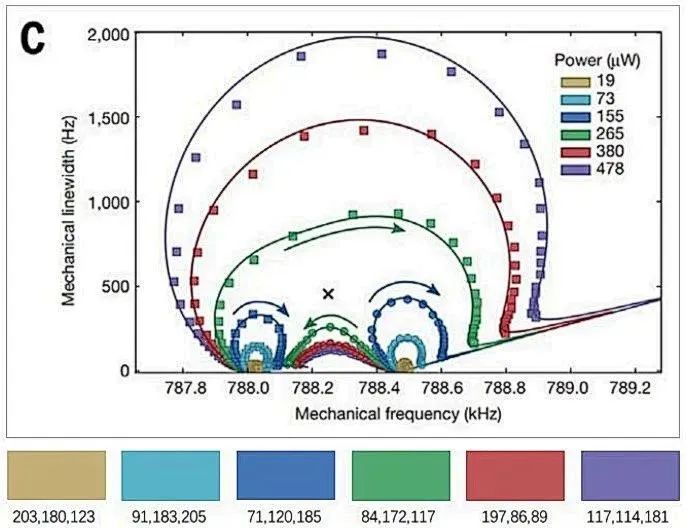

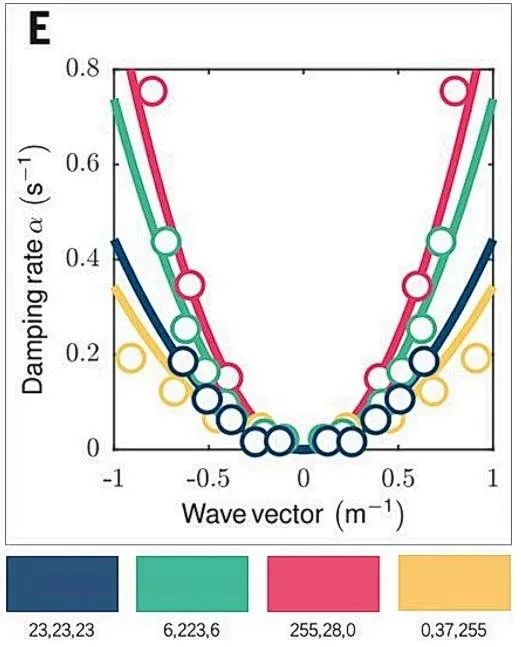

图片来源:Bain et al., Science 363, 46–49 (2019)

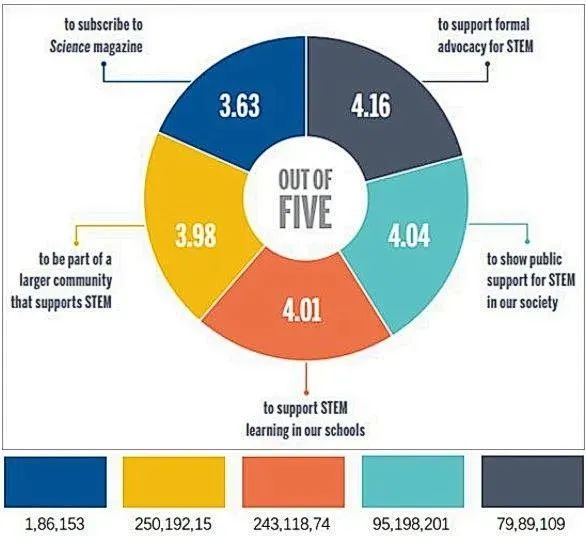

图片来源:Science 2019-01-11期插图

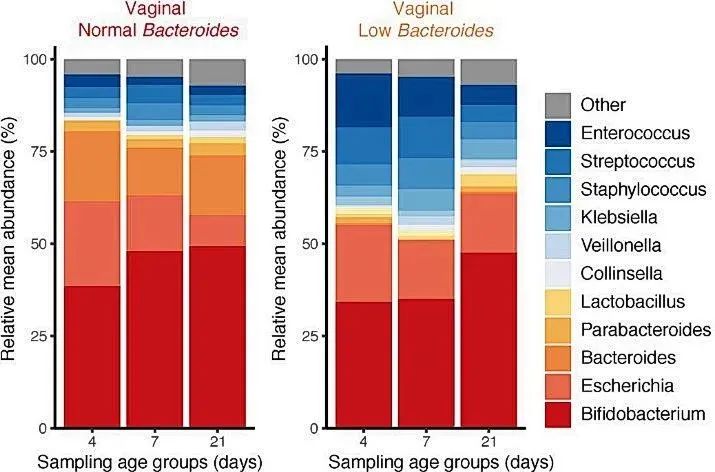

图片来源:Miri et al., Science 363, 7709 (2019)
图片来源:Ni,P., Chabot, N.L., Ryan, C.J. etal. Heavy iron isotope composition of iron meteorites explained bycore crystallization.Nat.Geosci.(2020)
04
灰色搭配
灰色可以用来衬托主题,用作背景色、参考色。
衬托主色

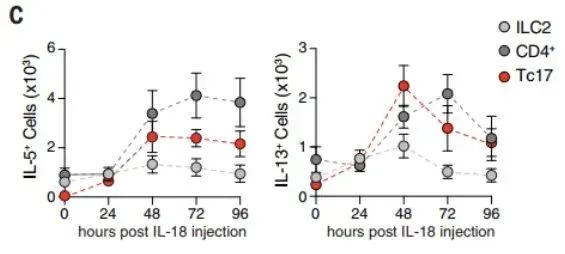

图片来源:Harrison et al., Science 363, eaat6280 (2019) , 10.1126/science.aat6280
作背景色

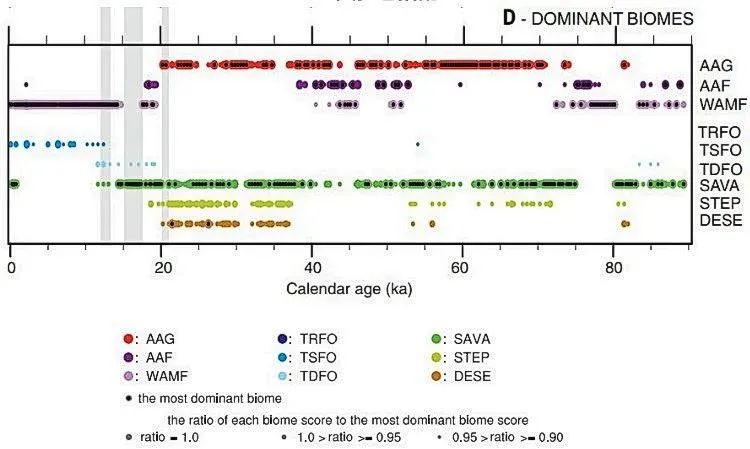

图片来源:Lézine et al., Science 363, 177–181 (2019)
一些配色捷径工具

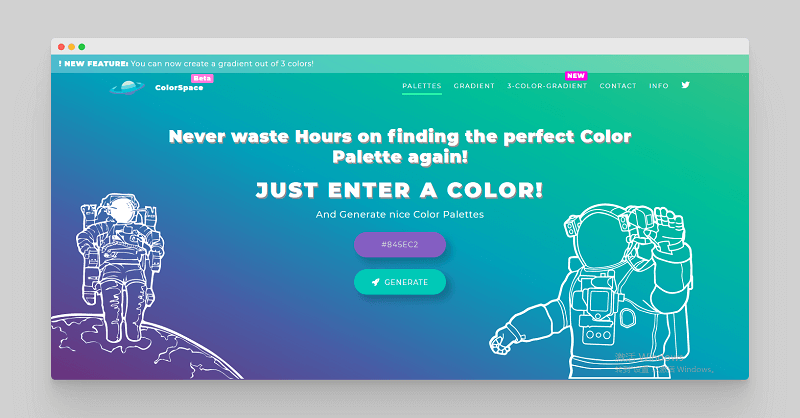

当然如果你实在不知道怎么配色,也可以借助一些实用小工具,比如我们之前在视频号中推荐过的配色网站colorspace。

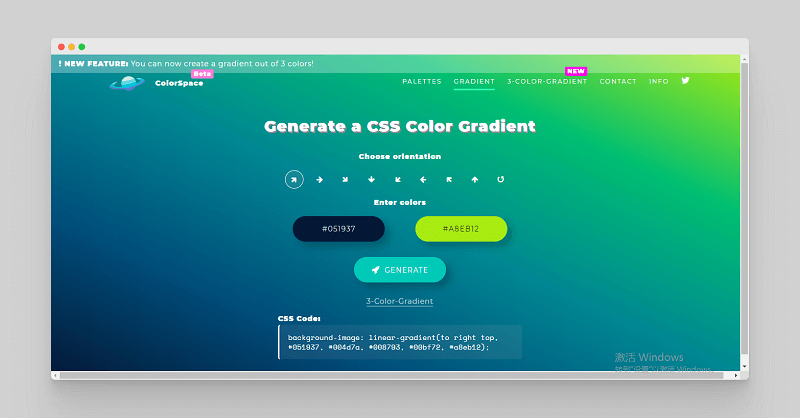

网站提供了三种配色模式,调色板、渐变色、三色渐变,您可以生成调色板或从您选择的颜色创建漂亮的CSS渐变。
