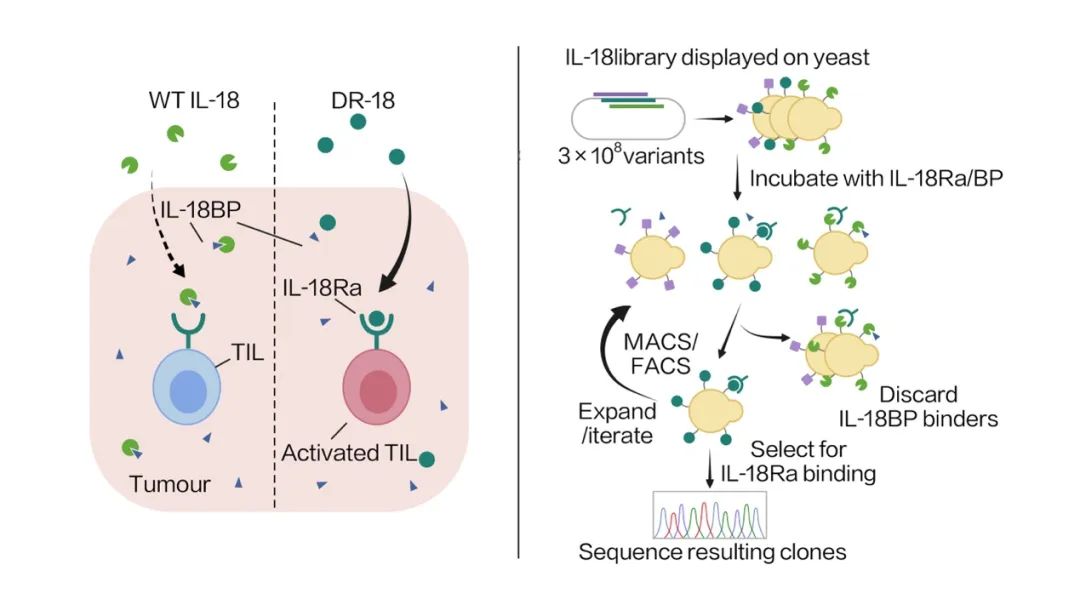

关于机制图的绘制，比较建议用AI软件，但是很多作者并不太会操作。也不清楚高分机制图究竟有什么特点，今天我们就以一副Nature曾发表过的机制图为例，分步骤拆解高分机制图究竟怎么画。
在左侧工具栏选择“矩形工具”，拖拉出一个矩形（填充色值：#F5E2DF），将鼠标放置在矩形四角上，拖动调整成圆角矩形。
选择“多边形工具”，拖拉同时按住键盘⬇️键可减少边数，绘制一个三角形（填充色值：#40649B）
按住alt拖拉复制一个刚绘制好的三角形，将其置于绿色的圆形之上，同时选中两个图形，点击共工具栏“形状生成器”，按住alt键，待鼠标末尾“+”变“-”时，选择需要删除的图形部分，生成元素2。

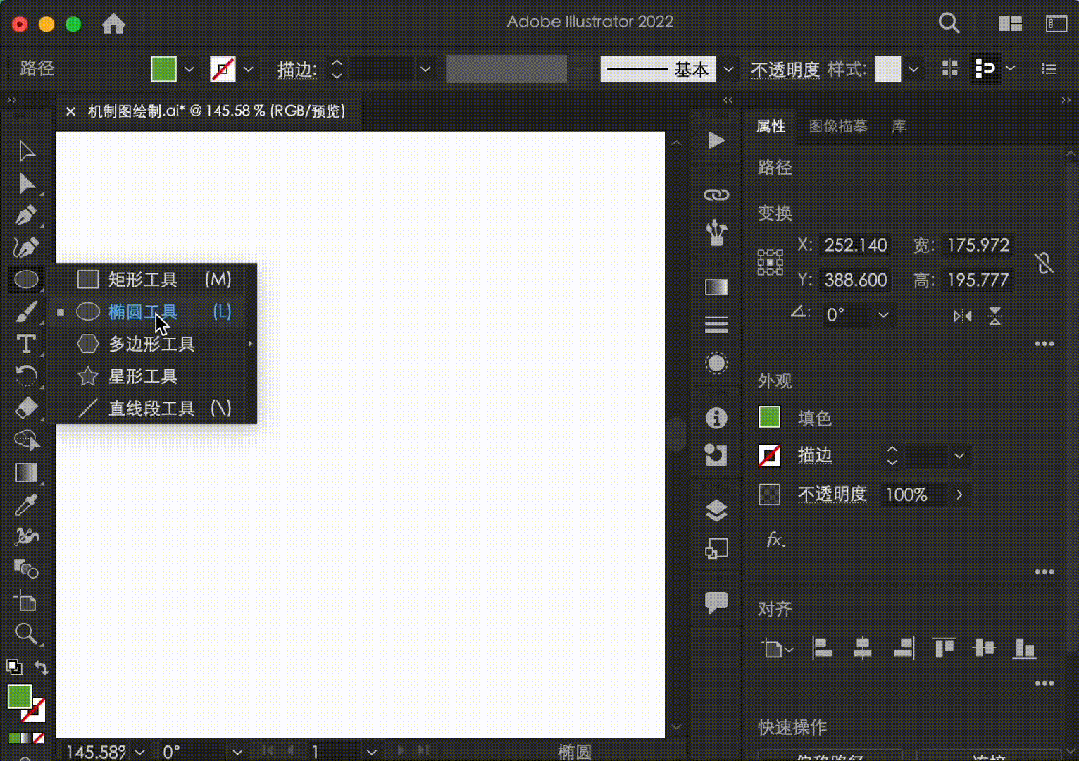

选择“椭圆工具”，按住shift拖拉一个正圆（填充色值：# 1F7F74）
虚线箭头：选择基本画笔绘制一条直线并选中，打开描边面板，粗细设置为5pt；勾选“虚线”，虚线数值设置为5，间隙设置为3；尾部箭头形状选择为“箭头7”，缩放至30%；将配置文件选择为“宽度配置文件4”，并点击镜像，一个尾部尖尖的虚线箭头就绘制好了。

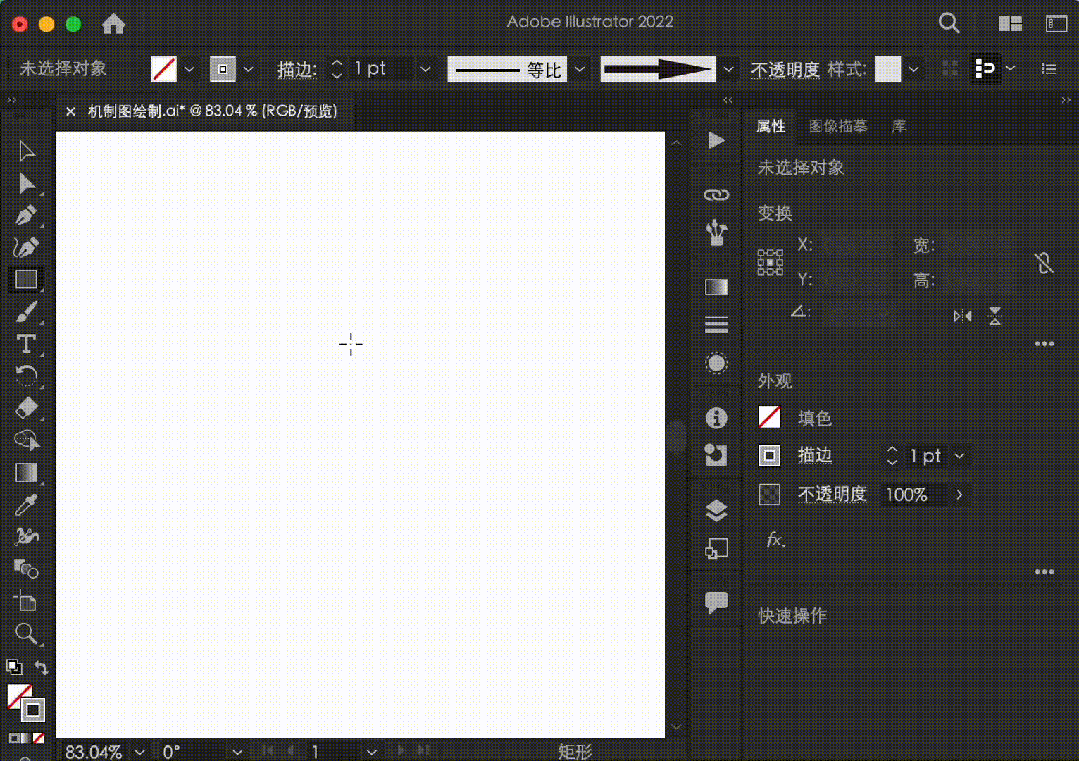

绘制一个矩形（无填充，描边色值：#ABABAB），点击钢笔工具，绘制若干曲线并设置好描边颜色，将矩形和曲线进行组合完成元素6的绘制。
绘制一个大一点的椭圆（描边色值：#82A5E3；填充色值：#B4CEE4）；再绘制一个小一点的椭圆（填充色值：#82A5E3），将小圆置于上层，并将两个椭圆进行组合。
绘制方法同元素7；大椭圆（描边色值：# C66A7B；填充色值：# D893A1）；小椭圆（填充色值：# C66A7B）。

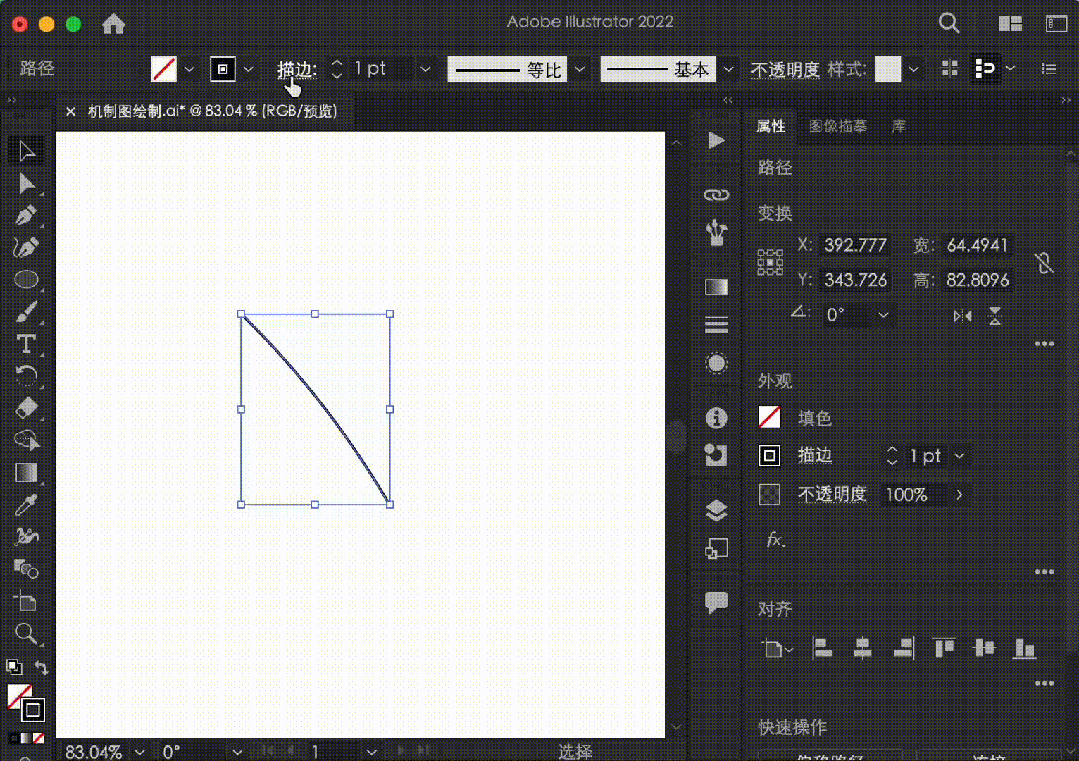

先绘制一个矩形，然后用钢笔工具绘制一个半弧形，在描边面板中将端点设置为“圆头端点”（色值：#1F7F74），将两者进行组合。
绘制大小两个正圆（描边色值：# DDBF67；填充色值：# F5E5AB），使用形状生成器将两个正圆合并生成元素10。
用矩形工具按住shift绘制一个正方形，点击四角拖拉成圆角（填充色值：#A685CB）；用钢笔工具绘制一小段弧形（描边色值：# 797474），将两者进行组合。

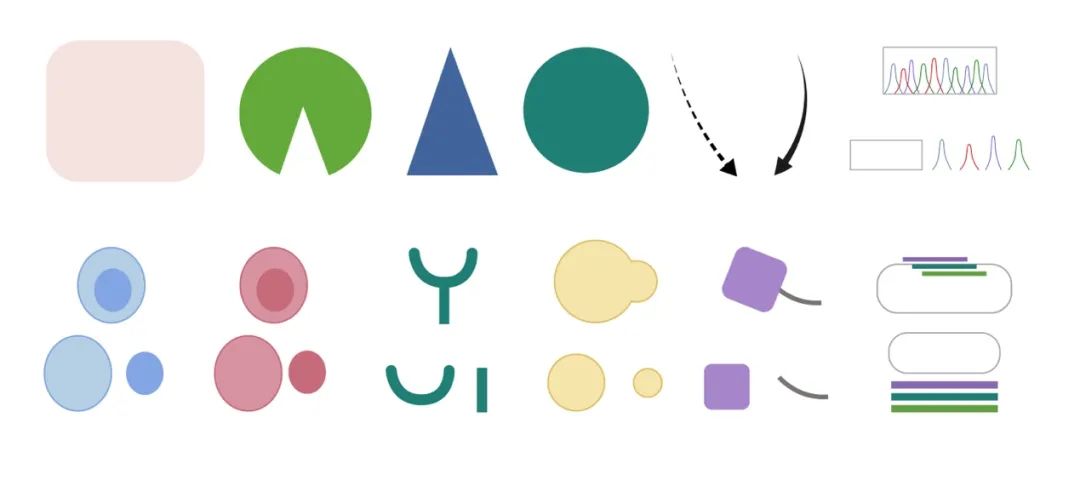

将上述12个元素进行组合排列并添加文字，得到如图所示的机制图。
02 绘制技巧
- 基金标书的申请一般需要1-2张分子机制图；
- 标书中的机制说明图也可以从经典文章中找一些图片，略加修改后直接使用，但不建议用文献中的机制图；
- 绘制开始要学会拆解图形元素，这样就能将复杂的绘图简化
- 箭头如果指的是上下游的关系，应该在箭头处说明上下游是促进还是抑制的关系；
- 图片尽量做到精简，一目了然。
