从"能看"到"顶刊级"——科研绘图的四个进阶阶段

凌晨两点，你终于按下投稿键。三天后，编辑的回复像一盆冷水："Figure 2分辨率不足，请重新提交。"又或者，审稿意见里那句轻飘飘的"图表呈现不够专业"，让你两年的实验数据显得黯然失色。

这不是个例。据学术出版行业统计，约30%的拒稿与图表质量直接相关；在ACS Applied Materials & Interfaces等期刊的编辑评审中，约23%的技术性拒稿源于图像分辨率不达标；某大型生物医学出版社的数据显示，超过40%的初筛技术检查涉及图表问题。更扎心的是，审稿人打开论文后的前90秒，视线首先落在图表上——图不行，正文写得再漂亮也难挽局面。

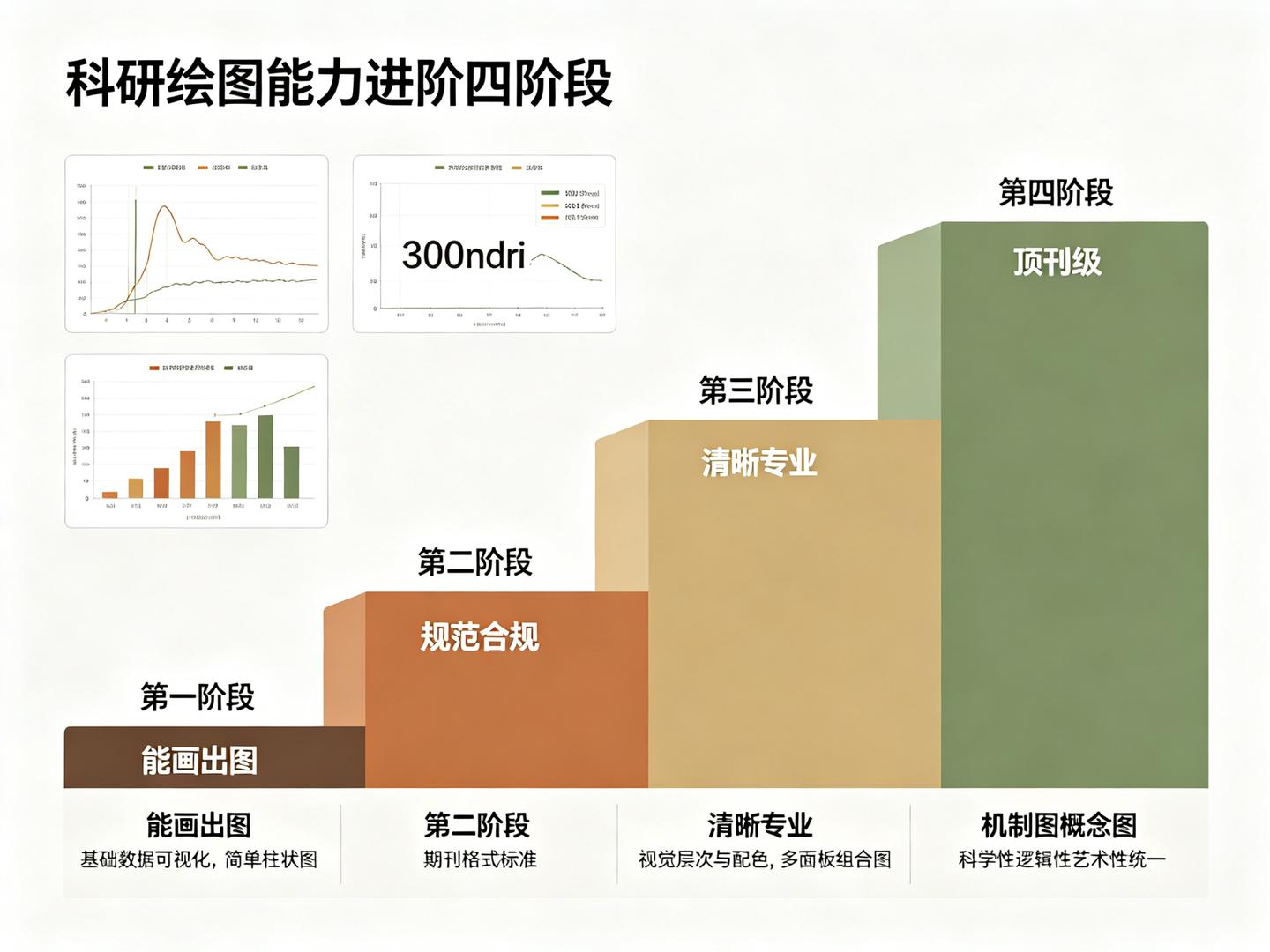

但"图做得好"从来不是一个模糊的审美判断，而是一条有迹可循的能力进阶路径。今天我们系统梳理科研绘图的四个进阶阶段，帮你定位自己的水平，找到升级的方向。

第一阶段｜能画出图——把数据变成视觉

这是绝大多数科研人的起点。你会用Excel、Origin、GraphPad Prism或Python的Matplotlib，把实验数据变成柱状图、折线图、散点图。数据是对的，趋势也看得出来——但仅此而已。

这个阶段的图有几个典型特征：默认的灰色绘图区背景、密密麻麻的刻度线、软件自动分配的高饱和配色、柱状图顶端缺少误差线、坐标轴标签字号偏小且单位缺失。它们"能看"，但谈不上专业，更像是数据的"裸奔"。

第一阶段的核心问题不是工具不会用，而是缺乏"读者意识"——画图时只想着把数据放上去，却没考虑审稿人扫一眼能否快速抓住关键信息。很多人在这个阶段停留很久，因为图"能用"就够了，直到第一次被审稿人点名批评，才意识到升级的必要性。

第二阶段｜规范合规——拿到期刊的入场券

跨过第一阶段后，你开始关注期刊的作者指南（Author Guidelines），知道不同期刊对图表有明确的量化标准。这个阶段的关键词是"合规"。

具体来说，顶刊对图表的技术要求包括：分辨率不低于300 dpi（线条图通常要求600-1000 dpi）；格式优先接受TIFF、EPS、PDF，部分期刊接受AI源文件；字体统一使用Arial或Helvetica，正文字号通常在6-8pt，面板标注用小写粗体a、b、c；色彩模式为CMYK；图像宽度匹配单栏（约89mm）或双栏（约183mm）规格。

此外，坐标轴必须包含完整的轴标题和单位，散点图标注样本量（n值），箱线图明确中位数和四分位距，生存曲线标注删失标记。这些细节看似琐碎，但每一项都是编辑初筛的检查项——前面提到的23%技术性拒稿，几乎都栽在这些基础规范上。

达到第二阶段，你的图能顺利通过技术审查，不会因为格式问题被打回。但"合规"只是入场券，不是加分项。同样的数据，有人画出来中规中矩，有人画出来让人眼前一亮——差距就在下一阶段。

第三阶段｜清晰专业——用视觉语言讲好故事

如果说第二阶段解决的是"技术正确"，第三阶段解决的就是"认知高效"。这个阶段的绘图者开始思考：如何让读者用最少的认知成本，获取最多的科学信息？

视觉层次是第一要务。一张好图会主动引导读者的视线——先用对比度和尺寸突出核心结论，再用次要元素支撑细节。Nature官方插图指南明确提出，科学图表的设计要创建反映信息层级的视觉层级，而不是把所有元素平等铺开。

配色策略是第二道门槛。顶刊发表的图普遍收敛于低饱和度的柔和色调，配以强烈的明度对比，而非彩虹般的高饱和方案。更重要的是色盲友好原则——全球约8%的男性存在红绿色觉异常，单用红绿编码数据意味着这部分读者无法理解你的图。Okabe-Ito配色方案是被广泛验证的安全选择。同时，全图配色必须保持一致性，同一组数据在不同面板中不能换颜色。

多面板组合图的布局逻辑是第三阶段的进阶技能。顶刊论文中的Figure往往由a、b、c、d多个子图组成，它们不是随意堆砌，而是按照实验逻辑递进排列——从现象到机制，从体外到体内，形成一条完整的证据链。面板之间的对齐、间距、标注位置都经过精心设计。

Caption的自明性是容易被忽视却至关重要的一环。顶刊对图注有一个黄金法则：读者只看这张图和图注，不需要读正文，就能完全理解研究发现。一个合格的Caption包含四个层次：一句话总结核心结论、实验方法简述、数据统计说明、缩写定义。

此外，这个阶段还需要"做减法"的意识——坚决去掉默认灰色背景和多余边框，刻度间隔均匀且数量不超过6个，删除一切不承载信息的装饰元素。留白不是浪费，而是让核心信息更突出的手段。

第四阶段｜顶刊级——科学性、逻辑性与艺术性的统一

到达第四阶段，图已经不再是数据的附属品，而是论文的核心论证载体。一张顶刊级的图，本身就能讲完一个完整的科学故事。

这个阶段最具代表性的能力是概念图与机制图设计。信号通路图、分子机制示意图、实验流程图、Graphical Abstract——这些不是简单的元素堆砌，而是需要将抽象的科学逻辑转化为精确的视觉拓扑。"A包含B，B激活C，C抑制D"——这种因果关系在图中必须通过箭头、位置、大小关系一目了然地呈现，不能有任何歧义。

不同学科有各自的"视觉语言"。物理、计算机和人工智能领域偏好极简主义风格——扁平化设计、低饱和度莫兰迪色系、硬朗清晰的线条，强调拓扑结构和逻辑流的直接表达。生物、医学和材料科学则更青睐拟真风格——三维质感、环境光遮蔽、次表面散射等渲染技术，模拟细胞、蛋白质或纳米材料的真实微观世界，营造沉浸式的视觉冲击力。理解并对齐所在学科的审美取向，能让审稿人瞬间产生专业认同感。

顶刊级绘图还有一条不可逾越的红线——学术伦理。禁止对原始图像进行拼接、重复使用或过度平滑处理，Western Blot条带不能选择性裁剪，显微镜图不能随意调整对比度以制造差异。这些操作一旦被发现，后果远比"图不好看"严重得多。

总结来说，评价一张科研图有三个维度，优先级依次是：科学性（数据诚实准确）> 逻辑性（信息自明完整）> 艺术性（低认知负荷的美感）。三者兼备，就是顶刊级。

从第三阶段到第四阶段，为什么这么难？

客观来说，从第一阶段到第二阶段，花一周研究期刊指南就能做到；从第二阶段到第三阶段，需要几个月的刻意练习和审美积累；但从第三阶段到第四阶段，往往需要数年的专业训练——因为它要求你同时具备科研逻辑、设计思维和软件操作能力，而这三者很少集中在同一个人身上。

更现实的问题是：科研人的时间是最稀缺的资源。当你为一张机制图反复调整了三天，实验进度却因此搁置时，你需要问自己：这是我最该花时间的地方吗？

专业的事，交给专业的人。这不是偷懒，而是科研效率的最优解——正如你不会自己去修电镜、不会自己去合成抗体，绘图同样可以借助专业力量。
